CNC 가공에 필요한 합금 봉재의 직진도 공차는 얼마입니까

모든 CNC 작업에 하나의 직진도 공차가 적합한 것은 아닙니다. 대부분의 일반 선삭 및 밀링 작업에서는 상업적으로 직진성이 확보되고 회전 중 안정적인 합금 봉재로 충분합니다. 봉재가 길고 직경이 비교적 작거나, 양 센터 사이에 고정되거나, 제한된 가공 여유로 가공되거나, 엄격한 런아웃 또는 동심도 요구사항을 가진 부품 생산에 사용되는 경우에는 더 엄격한 직진도가 필요합니다.

실질적인 구매 질문은 단순히 “봉재는 얼마나 직선이어야 하는가?”가 아닙니다. 즉, 계획된 셋업이 채터, 과도한 소재 제거, 불량한 공구 수명 또는 부품 불합격을 초래하지 않고 흡수할 수 있는 봉재의 휨은 어느 정도인가?입니다. 그 답은 완성 부품, 가공 방법 및 소재 공급 상태에 따라 달라집니다.

가장 엄격한 공차가 아닌 가공 위험부터 시작하십시오

공정 요구사항보다 더 엄격한 직진도 요구사항은 비용을 높이고, 선택 가능한 공급 옵션을 줄이며, 납기를 연장할 수 있습니다. 반면 느슨한 요구사항은 작업장에서 각 봉재의 인디케이팅, 사용 불가능한 끝단 절단, 런아웃 보정 또는 계획보다 많은 소재 제거에 추가 시간이 소요되기 전까지는 경제적으로 보일 수 있습니다.

CNC 가공에서 직진도는 입고되는 Alloy Rod를 공급 직경에 가깝게 사용할 때 가장 중요합니다. 거칠게 대량 가공되는 빌릿은 외경이 상당히 제거되므로 더 큰 편차를 허용할 수 있습니다. 반대로 경마무리 패스, 샤프트 작업, 정밀 핀, 의료용 소형 부품 또는 길고 가는 부품용 봉재는 가공 시작 전 훨씬 더 정밀하게 관리된 형상이 필요합니다.

유용한 원칙은 전체 구매 주문을 일반적인 봉재 요구사항으로 취급하는 대신, 지지되지 않는 가공 길이와 이용 가능한 가공 여유에 따라 직진도를 지정하는 것입니다.

직진도가 CNC 공정에 미치는 영향

직진도는 종종 직경 공차와 혼동되지만, 두 항목은 서로 다른 문제를 해결합니다. 직경 공차는 봉재 둘레에 존재하는 소재의 양을 제어합니다. 직진도는 봉재 중심선이 길이를 따라 어떻게 이동하는지를 제어합니다. 봉재는 직경이 허용 범위 내에 있더라도 휘어져 있으면 편심 회전할 수 있습니다.

휘어진 봉재를 척에 고정하면 기계는 고정 지점 근처, 자유단 또는 양쪽 모두에서 런아웃을 보일 수 있습니다. 작업자는 봉재를 인디케이팅하여 셋업을 보정할 수 있지만, 이것이 근본적인 휨을 제거하지는 않습니다. 가공이 척에서 멀어질수록 절삭 공구는 변화하는 절삭 조건을 겪게 됩니다. 난삭 합금에서는 이러한 변화가 날끝 마모를 가속하고 표면 마감의 예측 가능성을 떨어뜨릴 수 있습니다.

니켈 기반 합금, 티타늄 합금, 코발트 함유 내열 소재 및 일부 고강도 내식성 등급은 쾌삭강보다 허용 여지가 적습니다. 이들은 절삭력과 발열이 더 클 수 있으며, 가공경화 또는 탄성 반응으로 인해 불안정한 셋업이 더욱 문제가 될 수 있습니다. 약간 휘어진 봉재는 짧은 부품에는 여전히 허용될 수 있지만, 길이 대 직경 비율이 증가할수록 더 큰 위험이 됩니다.

구매 주문서에 측정 가능한 요구사항을 기재하십시오

“직선 봉재”는 충분한 구매 지시사항이 아닙니다. 공급업체와 가공업체는 이 용어를 다르게 해석할 수 있습니다. 주문서에는 허용 편차, 기준 길이, 검사 조건 및 해당 요구사항이 절단 전 또는 절단 후에 적용되는지를 정의해야 합니다.

직진도는 일반적으로 미터당 밀리미터 또는 공급 봉재 전체 길이에 걸친 총 편차와 같이 정의된 길이당 최대 편차로 표시됩니다. 동일한 수치 요구사항도 짧게 절단된 블랭크와 긴 생산용 봉재에서는 매우 다른 의미를 가질 수 있습니다. 적용 분야가 민감한 경우 최대 국부 편차와 전체 납품 길이에 대한 최대 편차를 모두 명시하십시오.

완성 부품의 런아웃, 동심도 또는 원통도를 이미 관리하는 가공 도면의 경우, 해당 완성 부품 값을 원자재 사양에 자동으로 복사하지 마십시오. 원자재는 완성 부품 형상을 충족할 필요가 없습니다. 대신 가공 계획에서 역산하십시오. 사용 가능한 소재 여유, 봉재 고정 방법, 최대 무지지 길이 및 교정 허용 여부를 결정해야 합니다.

직진도 요청에 포함해야 할 정보

• 소둔, 용체화 처리, 냉간 인발, 필링 또는 연삭 등 합금 등급 및 납품 상태.
• 공칭 직경, 직경 공차 및 공급 봉재 길이.
• 허용되는 최대 직진도 편차 및 측정 길이.
• 봉재를 전체 길이로 가공할지 또는 더 짧은 블랭크로 절단할지 여부.
• 특히 장척 선삭, 센터리스 연삭, 스위스형 가공 또는 가이드 부싱 작업 등 예상 가공 방법.
• 휨, 취급 자국 및 탈탄되거나 손상된 표면이 사용 가능한 소재 여유에 영향을 줄 수 있으므로 표면 요구사항.
• 각 로트별 직진도 검사 기록이 필요한지 또는 적격성 샘플에만 필요한지 여부.

직경과 길이가 판단을 바꿉니다

동일한 길이의 대직경 봉재는 소직경 봉재보다 강성이 높습니다. 이것이 대형 봉재를 항상 느슨하게 지정할 수 있다는 의미는 아니지만, 강성이 높고 짧은 셋업에서는 약간의 휨이 심각한 처짐을 일으킬 가능성이 낮다는 의미입니다. 가는 봉재는 다르게 거동합니다. 동일한 곡률도 작업자가 절삭 조건을 낮추거나, 지지대를 추가하거나, 봉재 끝부분을 폐기하도록 만들 수 있습니다.

장척 소재는 취급 및 운송 위험도 증가시킵니다. 봉재는 공급업체 출하 시 명시된 공차 내에 있을 수 있지만, 포장이 이동, 충격 또는 무지지 인양을 방지하지 못하면 손상될 수 있습니다. 긴 정밀 소재의 경우 보호 포장, 적절한 경우 봉재 분리, 그리고 봉재 절단 또는 가공 전에 손상을 보고하는 명확한 절차를 지정하십시오.

절단 길이도 간과되기 쉬운 변수입니다. 공급업체가 전장 봉재 대신 더 짧고 관리된 블랭크를 제공할 수 있다면, 원래 모재 봉재의 전장 직진도 요구사항이 덜 엄격하더라도 가공 공정은 더 쉬워질 수 있습니다. 이는 전장으로 사용되지 않을 소재에 불필요하게 엄격한 공차를 구매할 필요를 줄일 수 있습니다.

교정을 무상 보정으로 간주하지 마십시오

교정은 유용할 수 있지만 자동적인 해결책이 아니라 소재 선택의 일부로 고려해야 합니다. 기계적 교정은 국부 잔류응력을 유발할 수 있습니다. 정밀 마무리, 연삭, 열처리 또는 까다로운 사용 환경에 노출될 합금에서 이러한 응력은 소재 제거 후 변형에 기여할 수 있습니다. 그 영향은 합금 등급, 이전 공정, 보정량 및 후속 열 사이클에 따라 달라집니다.

상업적인 문제도 있습니다. 모든 합금, 직경, 표면 상태 또는 인증 경로가 동일한 교정 방식에 적합한 것은 아닙니다. 교정 소재가 허용되는 경우 이를 명시적으로 기재하십시오. 적용 분야에서 잔류응력이 제한된 특정 상태로 공급되는 소재가 필요하다면, 입고 후가 아니라 견적 전에 해당 요구사항을 설명하십시오.

내식성, 고온용 또는 정밀 합금 등급과 관련된 적용 분야에서는 봉재 사양을 소재 생산업체 및 가공업체와 일치시키는 것이 합리적입니다. Shandong Titanium Nickel Special Steel Co., Ltd.는 다양한 니켈 기반, 철 기반, 티타늄, 지르코늄, 구리-니켈 및 기타 특수 합금 소재를 공급하므로, 등급 선택과 납품 상태를 별도의 결정으로 취급하지 않고 치수 요구사항과 함께 고려할 수 있습니다.

생산에서 위험이 나타나는 방식과 동일하게 봉재를 검사하십시오

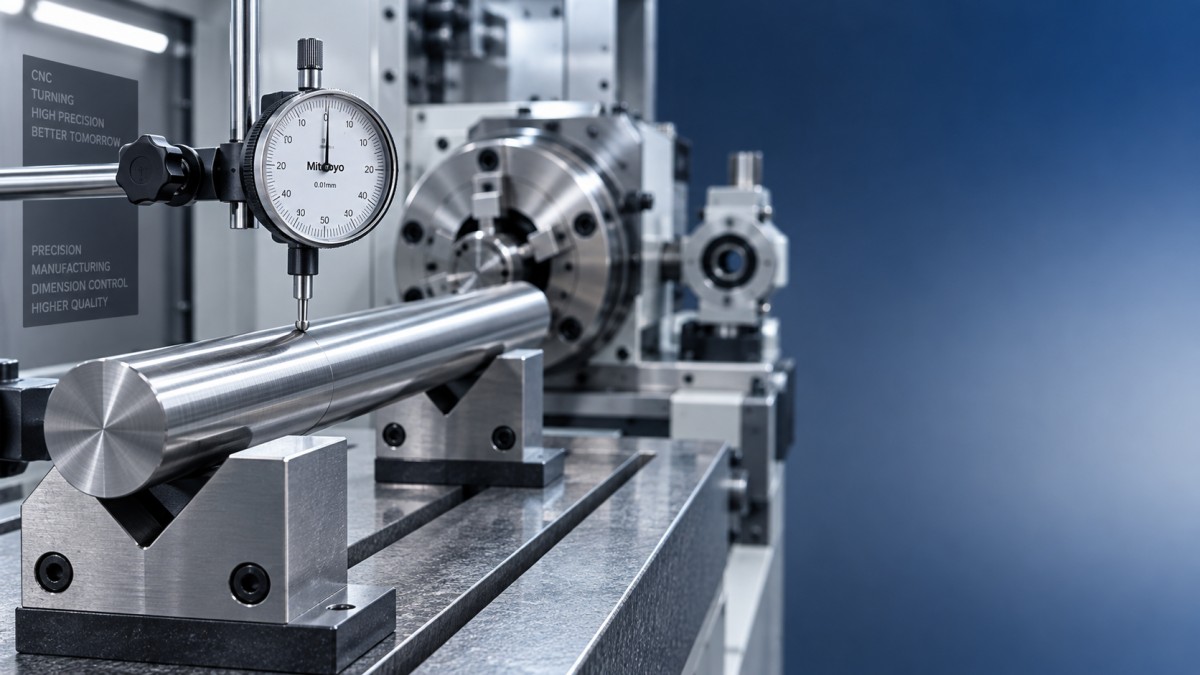

평평한 검사 표면에서의 간단한 롤 테스트는 명백한 휨을 확인할 수 있지만, 검사 방법은 작업에 맞아야 합니다. 회전 작업의 경우 대표적인 방식으로 봉재를 지지하면서 총 지시계 이동량을 확인하는 것이 육안 평가보다 더 유용할 수 있습니다. 대량 바 피드 작업에서는 가공업체가 전장 직선자 측정에만 의존하지 않고 가이드 지점 근처의 공급 거동과 런아웃을 검사해야 할 수 있습니다.

샘플링도 주의가 필요합니다. 특히 소재가 서로 다른 생산 배치에서 오거나 혼합 길이로 공급되는 경우, 묶음에서 봉재 하나를 검사하는 것이 전체 로트를 대표하지 못할 수 있습니다. 반복성이 중요한 경우 로트 식별을 정의하고 실용적인 검사 빈도에 합의하십시오. 이는 확인 방법 없이 극단적인 공차를 요구하는 것보다 더 가치 있습니다.

합금 봉재가 최적의 시작 소재 형태가 아닌 경우

봉재는 선삭 부품, 핀, 볼트, 밸브 부품, 샤프트, 피팅 및 유사한 회전체 부품에 적합한 소재 형태입니다. 완성 형상이 대직경 소재에서 광범위한 제거를 필요로 하거나, 비원형 프로파일을 가지거나, 적층 제조, 클래딩 또는 분말야금 공정으로 생산될 경우에는 효율이 떨어집니다.

제조 경로가 아직 결정되지 않은 고온 부품의 경우, 엄격하게 관리된 봉재보다 분말이 더 적절한 투입 소재일 수 있습니다. 레이저 클래딩, 열분사, HIP 성형 또는 적층 공정용 소재는 봉재 직진도보다는 화학 성분, 입자 특성 및 공정 적합성으로 평가됩니다. 이러한 경우 초고온 환경용 내화 금속 분말은 제조 경로와 관련될 수 있지만, Alloy Rod 사양은 관련되지 않습니다.

세 가지 질문으로 최종 공차를 결정하십시오

주문하기 전에 가공업체에 첫 번째 공정에서 허용 가능한 런아웃, 마무리 가공 전 제거될 반경 방향 소재 여유 및 절삭 중 존재할 무지지 길이를 문의하십시오. 이러한 답변은 일반적인 상업용 직진도로 충분한지 또는 관리된 정밀 직진 소재가 정당한지를 보통 보여 줍니다.

가장 비용이 큰 실수는 단독으로 볼 때 약간 너무 느슨하거나 약간 너무 엄격한 공차를 선택하는 것이 아닙니다. 직진도 상태가 정의되지 않은 합금 봉재를 구매한 후, 납품 후에야 해당 소재가 선택한 CNC 셋업에 적합하지 않다는 사실을 발견하는 것입니다. 실제 가공 경로와 연계된 명확하고 측정 가능한 요구사항은 소재 수율, 셋업 시간 및 완성 부품의 일관성을 보호합니다.
