항공우주 및 발전용 니켈 합금

니켈 합금이 고중요도 장비의 핵심 소재로 남아 있는 이유

항공우주 및 발전 분야의 구매 담당자는 “어떤 니켈 합금이 가장 강한가?”와 같은 단순한 질문으로 시작하는 경우가 드뭅니다. 더 유용한 질문은 수년간의 열, 압력, 산화, 진동, 유체 노출 및 반복적인 열 사이클 후에도 어떤 소재가 요구 특성을 유지할 수 있는가입니다.

이러한 구분은 합금이 실험실 인장 시험에서는 우수한 성능을 보이지만 실제 사용 중에는 조기에 고장 날 수 있기 때문에 중요합니다. 터빈 부품은 높은 금속 온도, 국부 응력 집중, 코팅 손상 및 수천 회의 기동-정지 사이클에 노출될 수 있습니다. 발전소 열교환기 튜브는 염화물을 함유한 물, 침전물, 변화하는 화학 조건에 노출될 수 있으며, 작은 부식 메커니즘이 누출 또는 강제 정지로 이어질 수 있는 장기간의 운전 조건을 겪을 수 있습니다. 두 분야 모두에서 소재 선정은 조달 결정이 되기 전에 신뢰성 결정입니다.

니켈 기반 합금은 일반 강재와 많은 스테인리스강 등급이 일관되게 제공할 수 없는 조합, 즉 고온 강도 저하, 산화, 크리프, 고온 부식 및 가혹한 수용액 또는 공정 환경에 대한 저항성을 제공하기 때문에 여전히 중요합니다. 그러나 “니켈 합금”은 매우 광범위한 범주입니다. 합금 계열명만으로 또는 단일 온도 수치만으로 합금을 선택하는 것은 피할 수 있는 위험을 초래하는 가장 흔한 방법 중 하나입니다.

두 산업, 서로 다른 고장 우선순위

항공우주 추진 시스템과 고정식 가스 터빈은 많은 소재 원리를 공유하지만 운전 우선순위는 동일하지 않습니다. 항공기 엔진은 모든 회전체 및 고정 부품에 대해 엄격한 중량, 피로, 제조 및 추적성 요구사항을 부과합니다. 산업용 가스 터빈은 비교적 안정적인 부하에서 장기간 운전할 수 있지만, 연료 품질, 흡입 공기 오염, 유지보수 방식 및 운전 사이클 측면에서 서로 다른 조건에 직면하는 경우가 많습니다. 증기 플랜트, 원자력 시스템 및 재생에너지 인프라는 또 다른 부식 및 압력 경계 관련 고려사항을 제시합니다.

연소기 또는 터빈 고온부 인근 부품의 경우, 핵심 관심사는 크리프 저항성과 환경 저항성 간의 균형인 경우가 많습니다. 고온에서는 기존 강도 데이터만으로 충분하지 않습니다. 설계자는 합금이 지속 응력 하에서 서서히 변형되는지, 결정립계가 안정적으로 유지되는지, 노출 후 미세조직이 어떻게 변하는지, 그리고 산화 또는 고온 부식 공격이 사용 가능한 단면을 감소시키는지를 알아야 합니다.

덕트, 케이싱, 체결재, 씰, 매니폴드, 열교환기 하드웨어 및 보조 시스템의 경우 지배적인 위협은 다를 수 있습니다. 즉, 염화물 부식, 갈바닉 상호작용, 열팽창 불일치, 진동 피로 또는 제조 과정에서 유발된 민감화일 수 있습니다. 따라서 올바른 답은 특정 합금 명칭의 명성이 아니라 부품의 실제 손상 메커니즘에 따라 결정됩니다.

니켈 기반 소재가 가치를 창출하는 분야

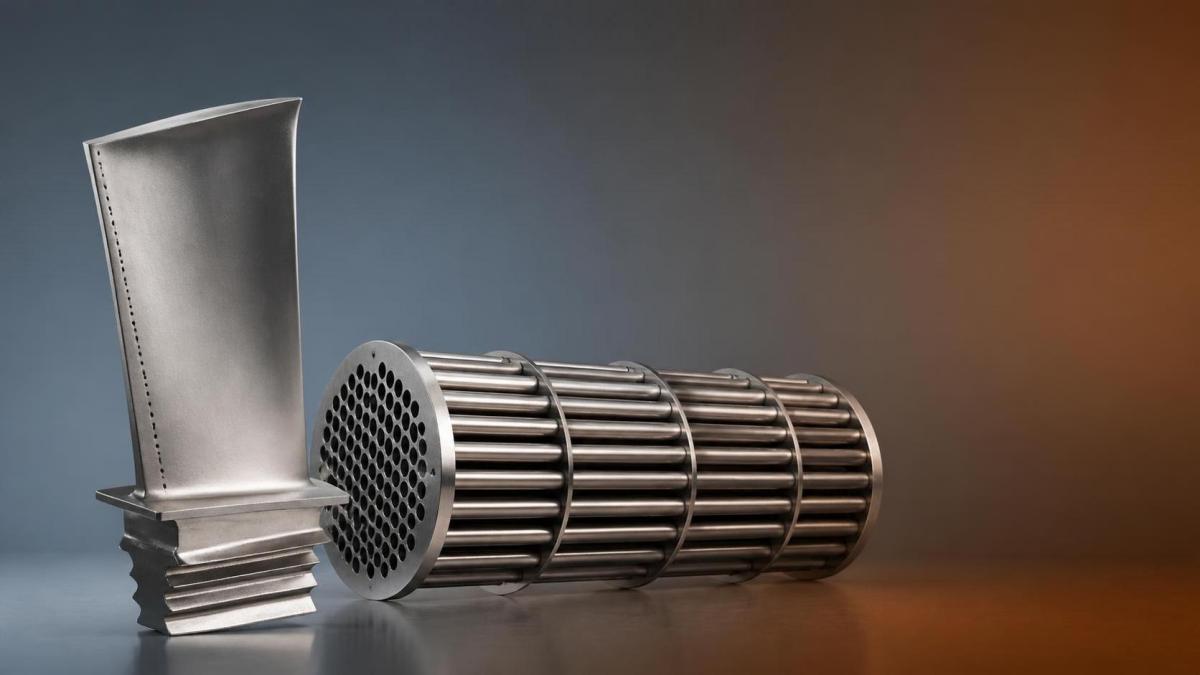

항공우주 엔진과 가스 터빈에서 니켈 기반 초합금은 블레이드, 베인, 연소 하드웨어, 디스크 및 기타 고온 부품과 널리 연관됩니다. 이들의 가치는 많은 소재가 빠르게 연화되는 온도에서도 강도와 구조적 안정성을 유지하도록 설계된 합금 시스템에서 비롯됩니다. 등급과 제품 형태에 따라 크롬, 코발트, 몰리브덴, 알루미늄, 티타늄, 나이오븀, 텅스텐 및 기타 원소는 각각 산화 저항성, 고용 강화, 석출 경화 또는 상 안정성에 기여할 수 있습니다.

발전 분야에서 니켈 합금은 눈에 띄게 극적인 환경은 아니지만 그에 못지않게 까다로운 환경에서도 사용됩니다. 예로는 배기가스 처리 장비, 고합금 배관, 열회수 시스템, 지열 장비, 화학 처리 라인, 원자력 보조 장비 및 해수 냉각 시스템이 있습니다. 여기서 선정 과정은 고온 크리프보다 국부 부식, 틈부식, 응력 부식 균열 또는 환원성 및 산화성 산에 대한 저항성에 더 중점을 둘 수 있습니다.

이 차이는 상업적으로 중요합니다. 터빈 OEM, 유지보수 제공업체 및 발전소 운영자는 모두 “고온 니켈 합금”이라는 표현을 사용할 수 있지만, 각각 전혀 다른 형태, 인증, 가공 조건 및 검사 경로를 필요로 할 수 있습니다. 판재, 바, 봉재, 튜브, 와이어, 단조 소재, 분말 및 주조 소재는 공칭 합금 조성이 동일하다는 이유만으로 상호 대체 가능한 것으로 취급해서는 안 됩니다.

온도 한계에는 마케팅 문구가 아닌 맥락이 필요합니다

소재 데이터시트에는 최대 사용 온도가 기재되는 경우가 많지만, 이 수치는 설계 승인이 아닌 출발점으로 해석해야 합니다. 허용 온도는 응력 수준, 요구 운전 수명, 분위기, 열구배, 형상, 표면 상태 및 하중이 연속적인지 또는 반복적인지에 따라 달라집니다. 고온에서 짧은 시간 동안 운전하는 부품은 허용될 수 있지만, 동일한 합금이라도 수만 시간 동안 지속 하중을 받는 경우에는 적합하지 않을 수 있습니다.

터빈 적용 분야에서 엔지니어는 가스 경로 온도와 금속 온도를 구분해야 합니다. 냉각 설계, 열차폐 코팅, 벽 두께 및 국부 열전달은 합금의 실제 조건을 대표적인 터빈 입구 온도와 매우 다르게 만들 수 있습니다. 마찬가지로 코팅은 호환 가능한 모재의 필요성을 없애지 않습니다. 코팅 결함, 확산 영향 및 열팽창 차이는 전체 시스템의 일부로 고려되어야 합니다.

부식 환경 장비의 경우 명시된 온도 한계는 염화물 농도, 산소 함량, pH, 침전물 형성, 유속 또는 정체 구역에 대해 거의 알려주지 못할 수 있습니다. 이러한 변수는 부식 메커니즘을 완전히 바꿀 수 있습니다. 따라서 올바른 합금 결정은 이상 상태, 세정 주기, 정지 기간 및 가능한 오염 사건을 포함한 유체 화학 조건과 운전 범위에서 시작됩니다.

Monel은 역할이 있지만 범용 터빈 합금은 아닙니다

Monel 합금은 니켈-구리 화학 조성이 해수 및 특정 부식성 매질에 대해 강한 저항성을 제공하는 분야에서 유용한 경우가 많습니다. 부품이 해양 대기, 해수, 화학 공정 유체 또는 선택된 보조 시스템 조건에 노출될 때 항공우주 및 에너지 공급망과 관련이 있습니다. 그러나 가스 터빈이나 제트 엔진의 가장 고온부에서 니켈 기반 초합금의 대체재로 가볍게 지정해서는 안 됩니다.

예를 들어, Monel 400 또는 K-500의 Monel Alloy Rod는 지배적인 요구사항이 기계적 강도와 결합된 수용액 부식 저항성인 경우, 내식성 샤프트, 체결재, 피팅, 펌프 관련 부품 또는 해양 관련 장비에 고려될 수 있습니다. 공칭 니켈 함량은 일반적으로 65-70% 범위이고 구리 함량은 29-33% 범위이지만, 최종 적합성은 여전히 등급, 열처리, 제품 상태 및 사용 환경에 따라 달라집니다.

Monel K-500은 시효 처리를 통해 강도를 얻을 수 있으며, 냉간 가공 및 용체화 처리는 적용 가능한 등급과 형태에서 성능에 영향을 줄 수 있습니다. 조달팀은 “Monel”로만 설명된 소재가 요구 항복 강도, 경도 또는 피로 거동을 충족할 것이라고 가정하기보다 납품 상태를 명시적으로 요청해야 합니다. 보고되는 인장 강도 값은 합금 유형 및 열처리에 따라 크게 달라질 수 있으므로, 광범위한 카탈로그 범위는 부품별 요구사항을 대체할 수 없습니다.

엄격한 구매 사양에 포함되어야 할 사항

합금 소재가 비행 안전 핵심, 터빈, 압력 경계 또는 고중요도 용도에 투입될 경우, 구매 주문서는 단순히 합금 등급과 치수만을 지정해서는 안 됩니다. 상업 사양은 엔지니어링 요구사항을 검사 가능한 공급 조건으로 전환해야 합니다.

• 소재 식별: 인정된 등급, 적용 제품 표준, 화학 조성 한계 및 허용 대체 규칙을 지정합니다. 상품명만으로는 충분하지 않습니다.
• 제품 형태 및 상태: 요구사항이 바, 봉재, 단조 빌릿, 시트, 판재, 튜브, 와이어 또는 주조 원료인지와 함께, 어닐링, 용체화 처리, 시효 처리, 냉간 가공 또는 기타 요구 상태를 명시합니다.
• 기계적 및 환경적 특성: 실제 사용 조건에 대한 관련 인장, 항복, 경도, 충격, 피로, 크리프, 부식 또는 균열 요구사항을 정의합니다.
• 추적성: 히트 단위 식별 및 소재 시험 문서를 요구합니다. 중요 용도의 경우 제3자 입회, 보관 시편 또는 추가 시험이 필요한지 명확히 합니다.
• 검사 범위: 적용 가능한 치수 공차, 표면 마감, 초음파 시험, 침투 탐상 시험, 와전류 검사, 결정립 유동 요구사항 또는 기타 비파괴 검사 요구사항에 합의합니다.
• 제조 관리: 적용 분야에서 필요한 경우 용해 경로, 재용해 요구사항, 단조 감량, 열처리 관리 및 보수 용접 제한을 명확히 합니다.

요구사항은 위험에 비례해야 합니다. 저위험 화학 브래킷에 항공우주 등급 문서화를 적용하면 의미 있는 이점 없이 비용과 리드타임을 늘릴 수 있습니다. 반대로 회전 부품이나 압력 유지 부품에 일반적인 밀 문서만을 수용하면 심각한 검증 공백이 남을 수 있습니다.

공급망 위험은 종종 등급 선정 후에 나타납니다

니켈 합금 프로젝트는 등급을 알 수 없어서가 아니라 요청된 형태, 치수, 열처리 및 인증 패키지를 함께 확보하기 어려워서 문제에 직면하는 경우가 많습니다. 대구경 바, 박육 튜브, 복잡한 단조품 및 엄격하게 관리되는 화학 조성은 표준 스테인리스 제품보다 더 긴 생산 주기를 요구할 수 있습니다. 리드타임은 니켈 및 합금 원소의 가용성, 용해 능력, 열처리 일정 및 추가 시험 필요성의 영향도 받을 수 있습니다.

구매자는 재고 가용성과 인증된 가용성을 구분해야 합니다. 공급업체가 재고로 올바른 공칭 등급의 소재를 보유하고 있을 수 있지만, 해당 제품에 요구되는 치수 공차, 상태, 추적성, 시험 결과 또는 승인된 제조 경로가 없을 수 있습니다. 소재를 재고에서 절단하는 경우에도 동일한 문제가 발생합니다. 공급된 절단품과 원래 히트 문서 간의 관계는 명확하게 유지되어야 합니다.

가공이 어려운 경우 초기 기술 조율은 특히 중요합니다. 많은 고성능 니켈 합금은 빠르게 가공 경화되고 상당한 절삭열을 발생시킬 수 있습니다. kg당 가격이 경제적으로 보이는 소재 선택도 가공 여유, 공구 전략, 용접성, 변형 관리 또는 최종 검사를 간과하면 비용이 많이 들 수 있습니다. 설계 및 소싱팀은 소재 가격만이 아니라 총 제조 비용과 예상 사용 수명을 평가해야 합니다.

결정은 점점 더 수명주기 증거에 관한 문제가 되고 있습니다

항공우주 및 발전 분야는 상태 기반 유지보수, 디지털 추적성 및 수명주기 평가로 이동하고 있습니다. 이러한 방향은 생산 이력이 잘 관리되고 장기 거동이 예측 가능한 소재의 가치를 높입니다. 또한 수리 가능성, 재활용 함량 주장, 공급 연속성 및 배치 간 특성 재현 능력에 대한 검토를 강화합니다.

구매자에게 실질적인 다음 단계는 각 부품을 지배적인 고장 메커니즘, 사용 온도, 노출 화학 조건, 응력 상태, 예상 수명 및 검사 결과에 따라 매핑하는 것입니다. 그 후에야 니켈 기반 초합금, 철-니켈 합금, 니켈-구리 소재, 내식성 등급 또는 저비용 대체재를 비교하는 것이 의미가 있습니다. 최상의 합금은 가장 인상적인 대표 사양을 가진 합금이 아니라, 문서화된 상태, 가공 경로 및 사용 중 거동이 부품의 실제 운전 위험과 일치하는 합금입니다.
