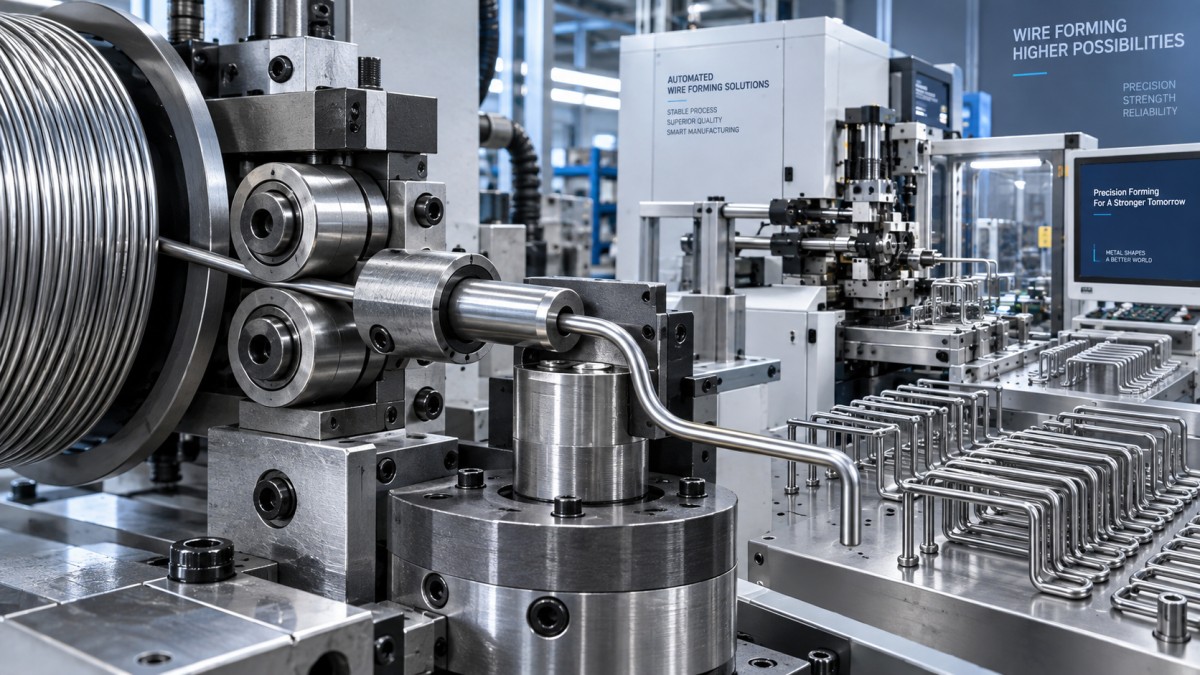

합금 와이어 직경 공차가 자동 성형 정확도에 미치는 영향

자동 성형은 공칭 와이어 직경에 반응하는 것이 아니라, 해당 순간 공급 롤러, 가이드, 다이 및 벤딩 공구로 들어가는 실제 직경에 반응합니다. 합금 와이어가 설정 시 가정한 공차를 벗어나 변동하면 기계는 계속 작동할 수 있지만, 공급 길이, 굽힘 각도, 스프링백 및 공구 하중이 달라질 수 있습니다. 이처럼 겉보기에는 작은 치수 변동이 반복성, 품질 문제로 이어지며, 일부 적용 분야에서는 안전 문제로도 이어질 수 있습니다.

실질적인 질문은 직경 공차의 존재 여부가 아닙니다. 모든 와이어 사양에는 공차가 있습니다. 중요한 것은 허용된 변동이 성형 공정, 합금 상태 및 완제품의 기능 공차와 호환되는지 여부입니다. 단순한 개방형 굽힘에 적용 가능한 공차라도 촘촘히 감긴 스프링, 성형 고정 클립 또는 고사이클 부품에는 허용되지 않을 수 있습니다.

직경 변화가 성형 라인에 영향을 미치는 이유

와이어 직경은 기계를 통과하는 재료의 양과 재료를 변형하는 데 필요한 힘 모두에 영향을 줍니다. 약간 과대 치수인 단면은 단면적이 더 크므로 굽힘에 더 강하게 저항합니다. 약간 과소 치수인 단면은 더 쉽게 굽혀지며 공급 장비를 통과하는 방식도 달라질 수 있습니다. 자동화 장비에서는 설정은 고정되어 있는 반면 재료는 변하기 때문에 이러한 영향이 증폭됩니다.

공급 롤러는 일반적인 시작점입니다. 롤러 압력은 와이어에 자국을 내거나 평탄하게 만들지 않으면서 와이어를 잡을 수 있도록 선택됩니다. 유입되는 와이어가 예상보다 크면 롤러 압력이 높아져 표면 손상, 과도한 항력 또는 변형을 유발할 수 있습니다. 더 작으면 롤러가 미끄러질 수 있습니다. 그러면 공급 엔코더는 실제 재료 이동 대신 롤러 이동을 기록하여 절단 길이 오류 또는 굽힘 위치 불량을 초래할 수 있습니다.

직경은 와이어와 공구의 관계에도 영향을 줍니다. 가이드와 스트레이트너에는 제한된 간극이 있습니다. 특히 기계가 급격한 굽힘 전에 여러 가이드 지점을 사용하는 경우, 변동으로 인해 와이어가 다이에 진입하는 중심 위치가 달라질 수 있습니다. 중심에서 벗어난 진입은 비대칭 굽힘, 스크래치, 국부적인 긁힘 및 불안정한 각도의 발생 가능성을 높입니다.

굽힘 각도는 정확도 문제의 일부일 뿐입니다

직경 공차를 치수 검사 문제로, 스프링백을 재료 물성 문제로 간주하기 쉽습니다. 그러나 생산 과정에서는 이들이 상호 작용합니다. 일반적으로 직경이 증가하면 굽힘 강성이 높아지므로, 동일한 기계 프로그램과 공구 위치에서 완성된 각도가 더 벌어지거나 굽힘 반경이 변할 수 있습니다. 직경이 더 작으면 부품이 과도하게 굽혀지거나 더 작은 반경을 보일 수 있습니다.

고강도 니켈, 코발트 또는 철 기반 합금의 경우 성형력이 이미 높고 스프링백도 클 수 있기 때문에 이러한 상호 작용이 더욱 뚜렷할 수 있습니다. 열처리 상태, 인장 특성 및 로트 간 일관성도 여전히 중요하지만, 안정적인 직경은 변하는 단면 크기로 인해 이러한 변수들이 복합적으로 영향을 받는 것을 방지합니다.

평균 직경은 결함을 가릴 수 있습니다

코일은 평균 직경 측정 결과를 충족하더라도 자동 성형기에서 성능이 저조할 수 있습니다. 중요한 것은 코일 끝단에서 몇 차례 측정한 값만이 아니라 사용 가능한 길이를 따라 나타나는 범위입니다. 국부적인 직경 변화는 간헐적인 공급 오류를 유발하거나, 많은 양품 생산 후 각도 불량이 집중적으로 발생하게 할 수 있습니다. 이러한 불량은 마모된 공구, 불량한 윤활 또는 기계 프로그램 문제로 오진되는 경우가 많습니다.

진원도도 동일한 수준의 주의가 필요합니다. 한 방향에서는 직경 한계 내에 있지만 약간 타원형인 와이어는 기계를 통과하며 회전할 때 롤러, 가이드 및 다이와 일관되게 접촉하지 않을 수 있습니다. 단일 캘리퍼 측정값이 허용 가능한 것으로 보이더라도, 그 결과는 가변적인 그립과 굽힘 반응으로 나타날 수 있습니다. 중요한 성형 부품의 경우 검사 계획은 공칭 치수에만 의존하지 않고 코일 길이를 따라 직경을 샘플링하는 방법과 진원도를 평가하는 방법을 정의해야 합니다.

공정 능력에 따라 와이어 공차를 설정하십시오

모든 자동 성형 작업에 적합한 보편적인 “정밀” 공차는 없습니다. 적절한 한계는 공정에서 가장 민감한 단계, 즉 공급 정확도, 최소 공구 간극, 가장 엄격한 굽힘 각도 요구사항 또는 최종 기능 끼워맞춤을 기준으로 결정해야 합니다.

• 완제품 요구사항에서 시작하십시오. 어떤 치수가 조립, 예압, 유지력 또는 간극에 영향을 주는지 파악하십시오. 외관상의 굽힘은 일반적으로 안전 관련 기능을 제어하는 부품보다 더 큰 변동을 허용할 수 있습니다.
• 기계 민감도를 검토하십시오. 공급 롤러 설계, 엔코더 구성, 가이드 간극, 굽힘 반경 및 프로그램에 보정 기능이 포함되어 있는지 확인하십시오. 폐루프 감지 기능이 있는 기계는 일부 영향을 줄일 수 있지만 재료 변동을 제거하지는 못합니다.
• 치수 관리와 재료 관리를 구분하십시오. 직경, 타원도, 표면 상태, 템퍼 및 코일의 캐스트 또는 헬릭스를 함께 검토해야 합니다. 직경 공차를 엄격하게 관리하는 것만으로는 과도한 잔류 곡률을 가진 와이어가 기계에 들어가는 문제를 해결할 수 없습니다.
• 생산 속도에서 검증하십시오. 짧은 설정 시험으로는 코일 간 변동, 열 축적 또는 점진적인 공구 하중을 드러내지 못할 수 있습니다. 적격성 평가는 지속적인 성형과 코일의 서로 다른 위치에서 나온 부품의 검사를 포함해야 합니다.

일반적인 구매 실수는 나머지 가공 경로를 고려하지 않고 가능한 한 가장 좁은 직경 공차를 지정하는 것입니다. 이는 실제 변동 원인을 해결하지 못한 채 비용을 증가시킬 수 있습니다. 반대로, 공칭 직경이 정확하다는 이유로 광범위한 상업 공차를 허용하면 그 비용은 설정 시간, 선별, 재작업 및 계획되지 않은 가동 중단으로 전가되는 경우가 많습니다.

공구 마모 및 안전 노출

일관되지 않은 와이어 크기는 롤러 홈, 스트레이트너 롤 및 성형 다이에서의 접촉 압력을 변화시킵니다. 시간이 지나면 이는 불균일한 마모를 가속하고 공정을 덜 안정적으로 만들 수 있습니다. 작업자는 롤러 압력을 높이거나 굽힘 설정을 반복적으로 조정하여 보상할 수 있습니다. 이러한 조정은 재료 문제를 가리는 동시에 와이어 파손, 날카로운 절단 조각, 예기치 않은 기계 정지 또는 수동 개입 중 손상 위험을 높일 수 있습니다.

안전 관리 측면에서 반복적인 공급 알람 또는 간헐적인 부품 배출은 단순한 작업자 불편이 아니라 공정 안정성 신호로 취급해야 합니다. 걸림을 해제할 때 잠금 및 접근 절차는 여전히 필수적이지만, 예방은 생산 재개 전에 재료 식별, 와이어 방향, 코일 취급 및 치수 일관성을 확인하는 상류 단계에서 시작됩니다.

사양을 합금 및 적용 분야에 맞추십시오

합금 선택과 치수 관리는 함께 지정해야 합니다. 화학 처리, 발전, 항공우주 또는 고강도 스프링 용도에 사용되는 내식성 및 내열성 등급은 표준 탄소강 와이어와 크게 다른 성형 거동을 요구할 수 있습니다. 구매 사양에는 필요한 합금 등급 또는 화학 조성, 납품 상태, 공칭 직경 및 공차, 적용 검사 방법, 표면 허용 기준, 코일 상태 및 추적성에 필요한 문서를 명시해야 합니다.

프로젝트에서 관련 샤프트, 패스너, 밸브 스템 또는 가공 부품용 봉재도 필요하다면 재료 형태를 성형 와이어와 상호 대체 가능한 것으로 취급해서는 안 됩니다. 니켈 기반 합금 봉재는 Inconel, Hastelloy 및 Monel과 같은 등급을 포함하여 그러한 부수적인 고강도 부품에 적합할 수 있지만, 봉재의 직경 범위와 가공 경로가 자동 와이어 성형에 필요한 공차를 정의하지는 않습니다.

산둥 티타늄 니켈 특수강 유한회사는 니켈 기반, 철 기반, 내식성, 고온, 정밀, 티타늄, 지르코늄 및 기타 특수 합금 소재를 폭넓게 공급합니다. 성형 와이어 적용 분야에서 유용한 기술 논의는 기계와 완제품 요구사항에서 시작하여, 공칭 합금명만으로 소재를 선택하는 대신 관리된 와이어 사양으로 거슬러 올라가야 합니다.

불량이 시작될 때 확인할 사항

굽힘 각도가 변동하거나 공급 오류가 발생하면, 문제가 발생한 코일의 실제 와이어 측정값을 안정성이 확인된 코일과 비교하십시오. 여러 위치와 방향에서 측정한 후 타원도, 표면 손상, 윤활제 잔류 및 잔류 곡률을 검토하십시오. 다음으로 롤러 홈, 가이드 정렬, 다이 마모 및 엔코더 동작을 검사하십시오. 이 순서는 공구에 도달하는 재료의 치수 일관성을 판단하기 전에 성형 프로그램을 변경하는 일반적인 오류를 방지합니다.

신뢰할 수 있는 자동 성형은 단일 검사 결과가 아닌 안정적인 시스템에 달려 있습니다. 와이어 공차가 장비에 적합하고 코일 전체에서 검증되면 공급 거동이 더 예측 가능해지고, 공구 수명이 길어지며, 시정 조치는 반복되는 치수 불확실성이 아니라 실제 공정 변화에 집중할 수 있습니다.
