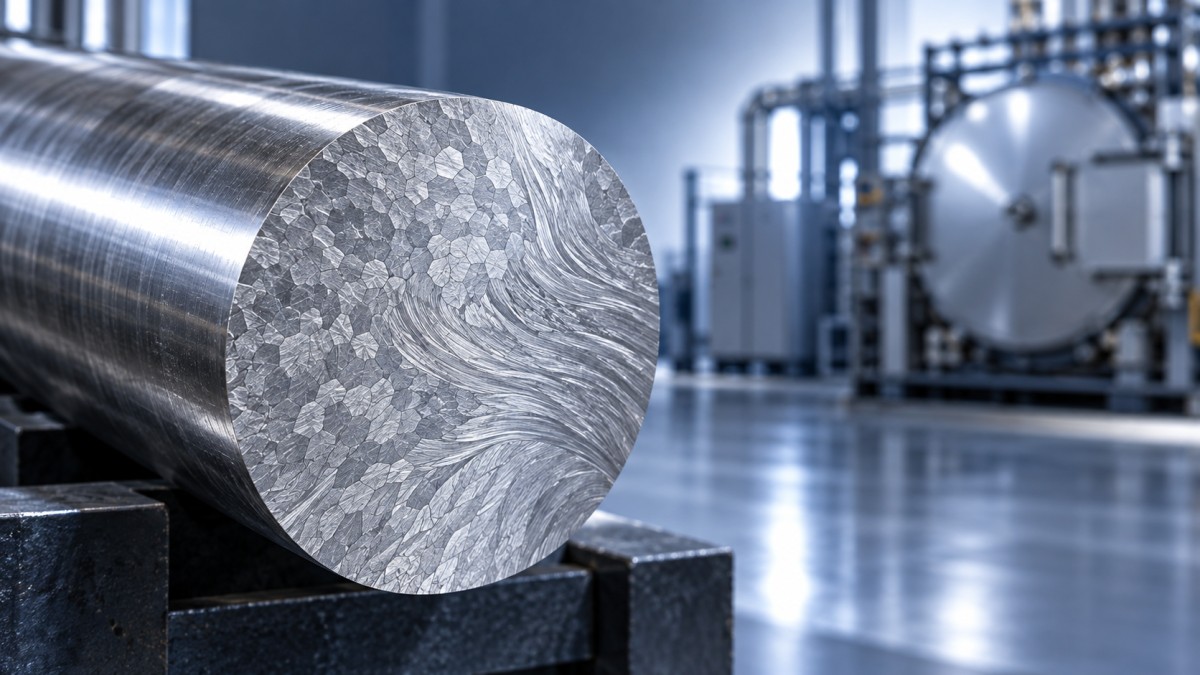

합금 봉재의 결정립 구조가 피로 저항성에 미치는 영향

합금 봉재의 결정립 구조가 피로 저항성에 미치는 영향

부품은 인장 강도 요구 사항을 충족하고도 사용 중 조기에 파손될 수 있습니다. 이는 샤프트, 체결재, 터빈 하드웨어, 밸브 스템, 열교환기 지지대 및 반복 하중에 노출되는 기타 부품에서 흔히 발생하는 답답한 문제입니다. 품질 및 안전 담당자에게 그 원인은 종종 표면 아래, 즉 부품이 제작된 합금 봉재의 결정립 구조에 있습니다.

피로는 단일 특성만으로 결정되지 않습니다. 적용 응력 범위, 표면 마감, 부식, 잔류 응력, 형상, 온도 및 조립 조건이 모두 중요합니다. 그러나 내부 결정립 구조는 피로 균열이 어디에서 시작되는지, 재료를 얼마나 빠르게 관통하는지, 최종 파단 전에 어느 정도의 경고 징후가 있는지에 강한 영향을 미칩니다. 따라서 결정립 평가는 단순한 금속학적 작업이 아니라 실질적인 관리 지점입니다.

결정립계: 장벽, 취약 연결부 및 균열 경로

금속 결정립은 서로 다른 결정학적 방위를 가진 영역입니다. 결정립계는 재료 내부의 슬립 이동을 차단합니다. 많은 합금 시스템에서 비교적 미세하고 균일한 결정립 구조는 변형이 소수의 큰 결정립에 집중되지 않고 더 많은 결정립계에 분산되므로 피로 균열 발생에 대한 저항성을 향상시킬 수 있습니다.

그렇다고 해서 “더 미세할수록 항상 더 좋다”는 의미는 아닙니다. 고온에서는 결정립계가 크리프 손상, 산화 촉진 손상 또는 결정립계 미끄럼이 발생하는 위치가 될 수 있습니다. 따라서 고온 니켈계 합금은 상온 피로 거동과 크리프 강도 및 열적 안정성 사이의 균형을 이루는 결정립 상태를 목표로 가공될 수 있습니다. 상온에서 회전하는 부품에 적합한 구조가 열을 받으며 장기간 작동하는 연소 구역 부품에 자동으로 적합한 것은 아닙니다.

사이클 응력이 높을 때는 조대한 결정립에 특히 주의해야 합니다. 큰 결정립에서는 더 긴 슬립 밴드가 형성될 수 있습니다. 이러한 슬립 밴드가 표면과 교차하는 곳에는 작지만 지속적인 변형 특징이 형성되어 균열 기점이 될 수 있습니다. 연마된 실험실 시편에서는 이 메커니즘이 명확할 수 있지만, 산업용 부품에서는 흔히 가공 흔적, 부식 피트 또는 나사산과 키홈 부위의 국부 응력 집중과 상호작용합니다.

평균 결정립 크기 수치보다 균일성이 더 중요합니다

평균 결정립 크기 결과는 심각한 국부적 문제를 숨길 수 있습니다. 혼합 결정립 크기, 비정상 결정립 성장 및 밴드형 미세조직은 반복 하중에 다르게 반응하는 영역을 만들 수 있습니다. 봉재는 제한된 금속조직 검사 시야에서는 적합해 보일 수 있지만, 중심선 부근이나 단면 변화 부근에 더 조대한 영역을 포함할 수 있습니다. 특히 대구경 소재의 경우 검사 전에 샘플링 위치에 합의해야 하는 이유 중 하나입니다.

피로가 중요한 용도에서는 품질 담당자가 결정립 상태가 표면에서 중심부까지, 그리고 열처리 로트 간에도 일관적인지 확인해야 합니다. 질문은 단순히 “결정립 크기는 얼마인가?”가 아니라 “어디에서 측정했는가, 얼마나 대표성이 있는가, 그리고 의도된 단조 또는 기계가공 공정과 부합하는가?”입니다.

방향성에도 주의할 필요가 있습니다. 열간 압연과 단조는 가공 방향을 따라 결정립, 개재물 및 편석 패턴을 연신시킵니다. 사용 하중이 봉재 축과 평행한 경우, 이러한 방향은 횡방향 하중 조건과 다르게 거동할 수 있습니다. 따라서 합금 봉재로 가공된 부품은 일반적인 재료 설명에 대해서만이 아니라 실제 하중 방향에서 검토되어야 합니다.

개재물과 편석이 실제 문제의 시작점인 경우가 많습니다

결정립 구조는 청정도와 분리해서 볼 수 없습니다. 비금속 개재물, 탄화물 클러스터, 기공 및 화학적 편석은 국부적인 강성 및 강도 차이를 만듭니다. 반복 응력 하에서 이러한 불연속부는 미세한 응력 집중을 증가시키고 균열이 더 쉽게 시작될 수 있는 지점을 제공합니다. 부품이 진동, 압력 맥동, 열사이클 또는 부식성 매체에 노출될 때 위험은 더욱 커집니다.

니켈계, 철계, 티타늄, 코발트 함유 및 내식성 재료의 경우, 정확한 우려 사항은 합금 조성 및 제조 공정에 따라 달라집니다. 예를 들어 탄화물은 고온 강도를 위해 의도적으로 제어될 수 있지만, 그 형태와 분포는 여전히 중요합니다. 조대하거나 연속적인 결정립계 네트워크는 미세하게 분산된 강화 입자와 동일하게 거동하지 않을 수 있습니다. 조달 과정에서 공칭 합금 등급에만 집중하면 이러한 차이를 놓치기 쉽습니다.

실질적인 교훈은 분명합니다. 화학 성적서는 합의된 범위 내의 조성을 확인하지만, 그 자체만으로 피로에 적합한 미세조직을 입증하지는 않습니다. 금속조직 검토, 공정 추적성 및 적절한 비파괴검사는 각각 위험의 서로 다른 부분을 다룹니다.

열처리는 피로 성능을 향상시킬 수도 있고 우수한 가공을 무력화할 수도 있습니다

용체화 처리, 어닐링, 시효 처리, 응력 제거, 냉각 속도 및 후속 교정은 모두 합금 봉재의 최종 상태에 영향을 미칩니다. 제어된 열처리 사이클은 바람직하지 않은 상을 용해하고, 석출물 분포를 미세화 또는 안정화하며, 잔류 응력을 줄이고, 적용 분야에 적합한 특성을 확립할 수 있습니다. 부적절한 사이클은 과도한 결정립 성장, 불완전한 용해, 민감한 합금에서의 민감화 또는 단면 전반의 불균일한 특성을 유발할 수 있습니다.

잔류 응력에는 특별한 주의가 필요합니다. 표면 압축 잔류 응력은 피로 균열 발생을 지연시킬 수 있지만, 인장 잔류 응력은 반대 효과를 낼 수 있습니다. 그러나 기계가공, 연삭 화상, 용접, 국부 가열 및 과도한 교정은 압연소 열처리 후 이 상태를 바꿀 수 있습니다. 따라서 우수한 봉재도 후공정을 거치면서 피로 성능이 낮은 부품이 될 수 있습니다.

파손 결과가 중대한 경우 전체 공정을 검토해야 합니다. 즉, 용해 방식, 해당되는 경우의 단면 감소비, 열처리, 가공 여유, 최종 표면 상태 및 사용 중 예상되는 모든 열 노출을 검토해야 합니다. 공급된 봉재 성적서만 확인하는 것으로는 충분한 경우가 드뭅니다.

반복 하중 용도로 소재를 승인하기 전에 확인할 사항

긴 일반 점검표보다 집중된 검사 계획이 일반적으로 더 유용합니다. 피로에 민감한 부품용 합금 봉재의 경우, 다음 항목은 의미 있는 근거를 제공하는 경향이 있습니다:

• 요구되는 합금 등급, 제품 형태, 상태, 치수 및 히트 또는 로트 추적성을 확인합니다.
• 중요 하중 방향을 정의하고 금속조직 샘플링이 해당 방향을 반영하도록 합니다.
• 단일 평균값 충족 여부뿐 아니라 균일성 측면에서 결정립 크기를 검토합니다.
• 표면 탈탄, 산화 스케일, 접힘, 심, 연삭 손상 및 균열 발생을 지배할 수 있는 기타 결함을 확인합니다.
• 비파괴검사 방법 및 합격 기준을 부품의 파손 결과와 최종 가공 깊이에 맞춥니다.
• 지정된 열처리가 용접, 굽힘, 기계가공 또는 고온 노출 후에도 적합한지 평가합니다.

피로 시험이 요구되는 경우, 시험 조건은 실질적인 위험을 가능한 한 가깝게 재현해야 합니다. 응력비, 표면 상태, 시험 온도, 환경, 노치 민감도 및 시편 방향은 결과를 크게 바꿀 수 있습니다. 연마된 축방향 시편에서 얻은 피로 값이 나사산이 있고 횡방향 하중을 받으며 부식에 노출되는 부품을 대표한다고 가정해서는 안 됩니다.

고온 적용 분야에는 다른 논의가 필요합니다

터빈, 보일러, 반응기, 증기 시스템 및 화학 공정 장비에서는 피로가 온도 구배, 산화, 크리프 및 부식성 침전물과 복합적으로 발생할 수 있습니다. 이 경우 결정립 구조는 상 안정성 및 환경 저항성과 함께 평가되어야 합니다. 니켈, 크롬, 몰리브덴, 코발트 및 철을 함유한 고온 합금은 까다로운 조건에서 강도와 산화 저항성을 유지할 수 있기 때문에 선택되지만, 그 가공 범위는 서로 대체할 수 없습니다.

봉재 소재가 인접한 압력 또는 유체 취급 부품으로 전환될 때도 동일한 금속학적 원칙이 적용됩니다. Inconel, Hastelloy, Incoloy 또는 Waspaloy 시스템을 포함하는 적용 분야에서는 실제 합금 선택 및 작동 조건에 따라 650°C에서 1000°C까지의 사용을 위해 고온 합금 튜브가 지정될 수 있습니다. 튜브 치수, 벽 두께, 접합 공정 및 열사이클은 별도의 구매 결정으로 취급하기보다 조립체 수준의 피로 평가의 일부로 검토해야 합니다.

Shandong Titanium Nickel Special Steel Co., Ltd.는 니켈계 및 철계 특수 합금뿐 아니라 내식성 합금, 정밀 합금, 티타늄, 지르코늄, 구리-니켈, Monel, INCONEL, INCOLOY, Hastelloy, 하프늄 및 기타 재료군을 다룹니다. 이처럼 광범위한 재료 범위에서 유용한 출발점은 보편적인 결정립 크기 목표가 아닙니다. 그것은 사용 온도, 반복 하중, 환경, 부품 형상 및 허용 가능한 검사 근거에 대한 명확한 정의입니다.

소재 승인 결정은 파손 모드를 따라야 합니다

가장 신뢰할 수 있는 피로 관련 결정은 미세조직을 실제 부품의 파손 모드와 연결합니다. 균열이 기계가공 표면에서 시작될 것으로 예상된다면, 벌크 결정립 크기보다 표면 건전성에 더 면밀한 검토가 필요할 수 있습니다. 부품이 두껍고 높은 하중을 받으며 고온에 노출된다면 중심부 구조, 편석 및 열처리 침투성이 더 큰 영향을 미칩니다. 부식 피로의 가능성이 있다면 공칭 피로 한계에 도달하기 전에 피트와 환경 적합성이 결과를 좌우할 수 있습니다.

따라서 결정립 구조는 검사 보고서에서 체크할 항목이 아닙니다. 이는 재료가 어떻게 가공되었는지를 보여주는 증거이자 반복 하중이 가장 취약한 국부 특징을 드러내기 시작할 때 재료가 어떻게 반응할 수 있는지를 알려주는 단서입니다. 안전 필수 합금 부품의 경우, 첫 번째 균열이 고장 조사로 이어질 기회를 갖기 전에 이러한 증거를 검토해야 합니다.
